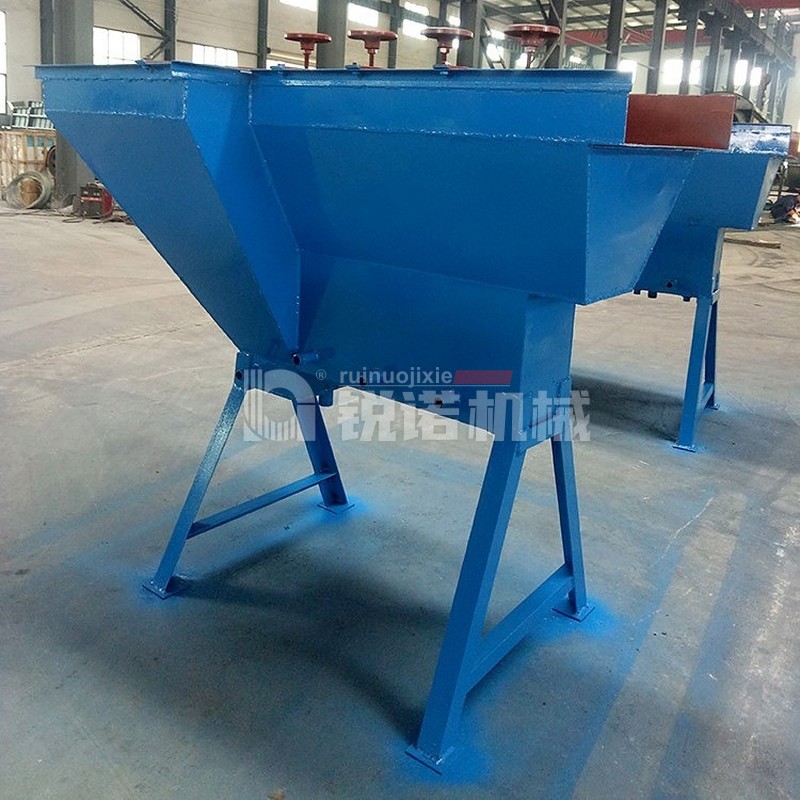

篩板式槽型水力分級箱
產品介紹
江西銳諾篩板式槽型水力分級箱又稱丹佛型水力分級箱，是利用篩板造成干涉沉降條件的設備，機體外形為一角錐形箱，箱內用垂直隔板分成4-8個分級室。每個室的斷面積為200×200mm，在距室底一定高度處設置篩板。篩板上鉆有 36-72個直徑為3-5mm的篩孔。壓力水由篩板下方給入，經篩孔向上流動。在篩板上方懸浮著礦粒群，進行干涉沉降分層。粗顆粒通過篩板中心孔排出，排出量用錐形塞控制。

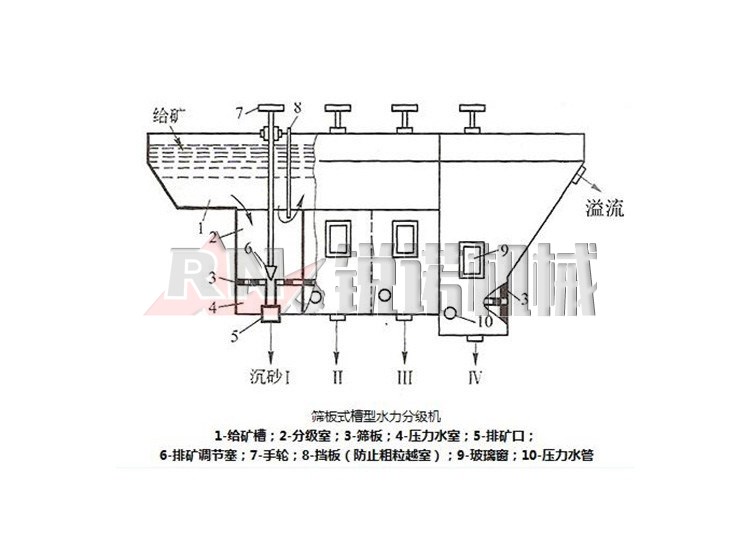

結構原理
礦漿由一側給入，依次進到各室中，各室的上升水速逐漸減小。由此得出由粗到細的各級產物。分級室內上升水速分布是否均勻，對分級效果有重要影響。
技術參數
| 規格 | 200×200 | 240×240 |
| 給礦粒度 | 0-3 | |
| 給礦濃度 | 20%~26% | |
| 上升水壓 | 150~200 | |
| 篩口尺寸 | 200×200 | 240×240 |
| 生產能力 | 4-5 | 5-8 |
| 外型尺寸 | 1650×1100×1600 | 1818×1138×1680 |
